מבני בטון בישראל מתמודדים עם תנאי אקלים מאתגרים, ריכוזי מלחים גבוהים בסביבה החופית, ותוספת עומסים שלא תמיד נלקחו בחשבון בעת התכנון המקורי. לאורך השנים עלולות להופיע תופעות של סדיקה, התפוררות, חשיפת ברזל הזיון ועיוותים קונסטרוקטיביים, המצריכים טיפול מקצועי ומדויק. שיקום נכון אינו רק עניין אסתטי, אלא רכיב חיוני בשמירה על בטיחות הדיירים, עמידות המבנה ועמידה בדרישות התקן.
כאשר מתגלות בעיות קונסטרוקטיביות, נדרש תהליך מסודר הכולל אבחון, תכנון, בחירת שיטת השיקום והביצוע בפועל. שילוב נכון בין ניסיון מעשי, הבנה הנדסית ויישום חומרים מתקדמים מאפשר לעצור את הידרדרות הבטון, לחדש את כושר הנשיאה של האלמנטים ולהאריך את חיי המבנה בעשרות שנים.
זיהוי מוקדם של בעיות קונסטרוקטיביות – סימנים שאסור להתעלם מהם

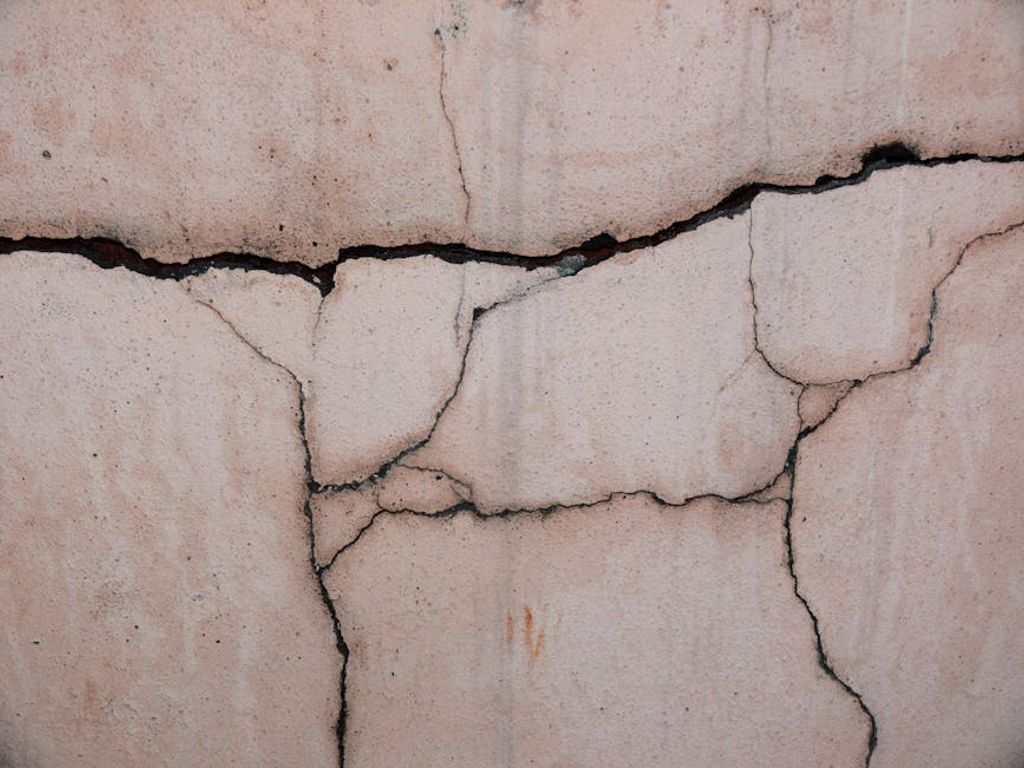

השלב הקריטי ביותר הוא זיהוי מוקדם של ליקויים לפני שהם מתפתחים לכשל קונסטרוקטיבי. הסימנים השכיחים כוללים סדקים אופקיים או אלכסוניים בעמודים וקורות, התקלפות שכבות בטון, חשיפת ברזל חלוד, נפילות חלקי בטון ממרפסות, וקולות חריקה או תזוזה במפגשי אלמנטים. במעטפת החיצונית ניתן לעיתים להבחין בכתמי חלודה, התפוררות בטיח חוץ ועיוותים בקו החזית.
חשוב להבדיל בין סדקים קוסמטיים הנובעים מתזוזות קלות, כיווץ או התיישנות חומרים, לבין סדקים פעילים המעידים על עומסים חריגים, שקיעה דיפרנציאלית או פגיעה בברזל הזיון. סדקים רחבים, כאלה המלווים בנשירת בטון או בהופעת חלודה, מחייבים בדיקה הנדסית מעמיקה. הזנחה ממושכת עלולה להוביל להיחלשות הדרגתית של האלמנטים, עד כדי סיכון לקריסה חלקית של המרפסות, הקורות או העמודים.
במקרים של מבנים ישנים, במיוחד לפני תקינה מחמירה לרעידות אדמה, יש חשיבות גבוהה לבדיקות תקופתיות. מבנים שעברו שינויים תכנוניים, הסבות שימוש או תוספות בנייה, חשופים לעומסים שלא תוכננו מראש. במצבים אלו מומלץ לבצע סקר קונסטרוקטיבי מקיף הכולל בדיקות לא הורסות, קידוחי בדיקה, מדידת עומק כיסוי הבטון וניטור סדקים לאורך זמן.
הגורמים העיקריים לנזקי בטון: סגרגציה, קרבונציה וקורוזיה
כדי לתכנן שיקום נכון, יש להבין את מנגנוני הנזק. אחד הגורמים הנפוצים הוא סגרגציה – הפרדה של מרכיבי הבטון במהלך היציקה או הרטט, היוצרת אזורים חלשים ודלי מלט. אזורים אלה סופגים מים ומלחים בקצב מואץ, מה שמגדיל את הסיכון לחדירת כלורידים ולהתפתחות קורוזיה בברזל הזיון. בנוסף, סגרגציה פוגעת ברציפות החומר וביכולת האלמנט להעביר עומסים.
תהליך נוסף הוא קרבונציה – חדירת פחמן דו-חמצני אל תוך הבטון ותגובה כימית עם מרכיבי הצמנט, המביאה לירידה בהגנה האלקלית סביב ברזל הזיון. כאשר חזית הקרבונציה מגיעה לעומק הברזל, שכבת הפסיבציה המגנה עליו מתפרקת, והקורוזיה מואצת. שילוב של בעיות סגרגציה וקרבונציה, יחד עם חשיפה למי גשם, מלחים מהאוויר או מהקרקע, יוצר תנאים אידיאליים להיווצרות חלודה, התנפחות הברזל ופיצוץ שכבת הבטון העוטפת אותו.
תנאי סביבה קשים, טעויות ביצוע, שימוש בתערובות בטון לא מתאימות או הקפדה חלקית על רטט וכיסוי נאות – כולם תורמים להאצת תהליכי ההזדקנות. במבנים חופיים, בחניונים תת-קרקעיים ובאלמנטים חשופים למי גשם עומדים, נדרש תכנון מוקפד יותר של מערכות האיטום והניקוז, לצד בחירה בחומרי שיקום בעלי עמידות מוגברת לכלורידים ולקרבונציה.
במצבים שבהם ליקויי סגרגציה קיימים כבר בשלב הבנייה, יש חשיבות רבה לאיתורם המוקדם ולתיקון מיידי. שיקום בטון הנדסי קונסטרוקטיבי במקרים אלו משלב לרוב חשיפה מבוקרת של האזור הפגום, חיזוק ברזל הזיון, ושימוש בחומרי תיקון בעלי הדבקות גבוהה ועמידות ארוכת טווח.
שיקום בטון הנדסי קונסטרוקטיבי – שלבי עבודה מרכזיים
תהליך שיקום קונסטרוקטיבי מתחיל תמיד באבחון הנדסי. מהנדס קונסטרוקטור בוחן את מצבו הכללי של המבנה, מזהה אלמנטים קריטיים ומגדיר רמת סיכון. בהתאם לממצאים נקבע האם נדרש חיזוק מיידי זמני, הגבלת שימוש במבנה, או שניתן לבצע את העבודות ללא פינוי מלא של הדיירים. בשלב זה נקבעים גם סוגי הבדיקות – כגון בדיקת קרבונציה, מדידת פוטנציאל קורוזיה, בדיקת חוזק לחץ והערכת כושר הנשיאה הקיים.
לאחר האבחון נבנית תכנית שיקום מפורטת הכוללת פירוט אלמנטים לטיפול, שיטת העבודה, סוגי החומרים והנחיות בטיחות. עבודות שיקום מקצועיות כוללות לרוב חשיפה מבוקרת של אזורי הבטון הפגועים, ניקוי מכני או התזת חול להסרת בטון רופף וחלודה, והכנת תשתית מתאימה ליישום חומרי התיקון. במקרים שבהם ברזל הזיון איבד חלק משמעותי מקוטרו, נדרש חיזוק או החלפה, לעיתים בשילוב תוספת ברזל חדש וריתוך או קשירה קונסטרוקטיבית.
השלב הבא הוא יישום חומרי התיקון. בחירה נכונה של מרק תיקון, בטון מתפלס, מיקרו-בטון או מערכות אפוקסי נעשית בהתאם לעומסים, לסוג האלמנט ולתנאי הסביבה. בחלק מהמקרים נעשה שימוש בעוגני פלדה או סיבי פחמן (FRP) לצורך הגדלת כושר הנשיאה. לאחר השלמת השיקום המבני, מיושמות שכבות הגנה – ציפויים אלסטומריים, חומרים מעכבי קרבונציה, או מערכות איטום בהתאם למיקום. כך נשמרת ההשקעה ומוארכים חיי האלמנט המשוקם.
שיקום מעטפת בניין ושיקום ואיטום עמודי בטון
מעטפת הבניין היא קו ההגנה הראשון מפני חדירת מים וגזים לתוך מערכת הבטון. כאשר המעטפת סובלת מסדקים, התפוררות טיח או כשלי איטום, המים חודרים אל שכבות העומק ויוצרים נזקים מצטברים. שיקום מעטפת בניין כולל בדרך כלל טיפול כוללני: ניקוי חזיתות, איתור סדקים פעילים, פתיחה והרחבה מבוקרת של אזורים פגומים, מילוי בחומרי תיקון מתאימים, ושחזור שכבת הטיח והצבע במערכת תואמת לתקן.
אחד האלמנטים הרגישים ביותר הוא עמודי הבטון, החשופים לעומסים אנכיים ואופקיים משמעותיים. סדקים בעמודים, נפיחות בטון סביב ברזל הזיון או סימני חלודה גלויים אינם עניין קוסמטי, אלא איתות לסיכון קונסטרוקטיבי פוטנציאלי. שיקום ואיטום עמודי בטון מתבצע תוך שמירה על חתך העמוד, בדיקה שלא נפגע כושר הנשיאה, ושילוב פתרונות איטום שימנעו חדירת מים חוזרת. לעיתים יש צורך בביצוע חגורות בטון נוספות, עטיפת העמוד בסיבי פחמן או התקנת כלובי פלדה חיצוניים.
במעטפת החיצונית חשוב לתת מענה גם לניקוז המרפסות, חיבורי אלומיניום-בטון, אזורי מפגש בין קירות לשלד, וגגות מרוצפים. כשל נקודתי באיטום מרפסת, למשל, עלול להוביל לחדירת מים לעמודי הקצה, ולהאיץ תהליכי קורוזיה. שילוב בין שיקום בטון לבין שיקום מערכות האיטום מאפשר פתרון שלם, שאינו מטפל רק בסימפטום אלא גם במקור הבעיה.
בפרויקטים מורכבים, במיוחד בבנייני מגורים מאוכלסים, נדרש תכנון לוגיסטי מוקפד: גישה באמצעות פיגומים או סנפלינג, הגבלת רעש ואבק, ותיאום עם הדיירים. הקפדה על תכנון זה מאפשרת לבצע שיקום מעטפת בניין מקיף, תוך צמצום הפרעה לשגרת החיים ושמירה על רמת בטיחות גבוהה באתר.
חיזוק מבנים ישנים ושיקום קורוזיה בבטון
מבנים שנבנו לפי תקנים ישנים או לפני כניסת תקן רעידות אדמה המודרני נדרשים לעיתים לחיזוק קונסטרוקטיבי כולל. חיזוק מבנים ישנים עשוי לכלול הוספת קירות גזירה, עיבוי עמודים וקורות, התקנת חגורות בטון חדשות בין קומות, ושילוב אלמנטים מפלדה או מסיבי פחמן להגדלת קשיחות המבנה. תהליך זה משולב לרוב עם שיקום קורוזיה בבטון, משום שאין היגיון לחזק אלמנט מבלי לטפל בברזל הזיון הקיים ובבטון הפגום סביבו.
שיקום קורוזיה בבטון מתחיל בהסרת כל החומר הרופף עד לחשיפת ברזל בריא, ניקוי מכני יסודי, ולעיתים יישום חומרים מעכבי קורוזיה או פריימרים ייעודיים. לאחר מכן משוחזר חתך הבטון באמצעות חומרי תיקון מתאימים, תוך הקפדה על כיסוי מינימלי הנדסי לברזל. במבנים החשופים לכלורידים, כמו חניונים פתוחים או מבנים סמוכים לים, נבחנות גם שיטות מתקדמות כגון הגנה קתודית או מערכות ציפוי ייעודיות לעומסים כימיים מוגברים.
תכנון נכון של חיזוק מבנים ישנים לוקח בחשבון לא רק את מצבם הנוכחי, אלא גם את השימוש העתידי, אפשרות להוספת קומות, ותוספת עומסים ממערכות חדשות. שילוב בין חיזוק קונסטרוקטיבי, שיקום בטון, ושדרוג מערכות האיטום והניקוז יוצר מענה כולל המקנה למבנה "חיים חדשים" מבחינת בטיחות, עמידות ונראות.
במקרים שבהם הנזק נובע מליקויי יציקה מקוריים, חשוב לטפל בשורש הבעיה. מידע נוסף על שיקום סגרגציה בעמודי בניין מדגים כיצד טיפול נקודתי ומדויק יכול למנוע התפשטות נזקים ולהחזיר לעמודים את כושר הנשיאה המתוכנן.
ניהול מקצועי של פרויקט שיקום – תכנון, בטיחות ואיכות
פרויקט שיקום בטון הנדסי קונסטרוקטיבי מחייב ניהול מקצועי הדומה במורכבותו לפרויקט בנייה חדש. נדרש תיאום בין מהנדס קונסטרוקטור, יועצי איטום, קבלן שיקום, מעבדות בדיקה ורשויות מקומיות במידת הצורך. תכנית העבודה חייבת לכלול לוחות זמנים ריאליים, שלבי ביצוע מדורגים, ותיעדוף אלמנטים קריטיים מבחינת בטיחות. במבנים מאוכלסים יש להתייחס גם לדרישות פינוי חלקי, גידור אזורים מסוכנים וניהול תנועה בחניונים.
היבט מרכזי נוסף הוא בקרת איכות. בדיקות חוזק, הדבקה, עובי שכבת תיקון, ושלמות מערכות האיטום מבוצעות בשלבים שונים של הפרויקט, כדי לוודא שהפתרון המיושם אכן עומד בדרישות התכנון. תיעוד מסודר של העבודות, כולל צילומים לפני ואחרי, דו"חות בדיקה והנחיות תחזוקה, מאפשר בעתיד מעקב יעיל אחר מצבו של המבנה ותכנון עבודות נוספות במידת הצורך.
לצד ההיבט הבטיחותי, פרויקט שיקום איכותי משפיע גם על ערך הנכס ותדמיתו. חזיתות משוקמות, מרפסות בטוחות ועומדות בתקן, וחניונים אטומים ויבשים משפרים את איכות החיים ואת יכולת הנכס למשוך דיירים או שוכרים איכותיים. לכן, בחירה בקבלן שיקום בעל ניסיון מוכח, הקפדה על תכנון הנדסי מפורט, ושימוש בחומרים מאושרים ובעלי תו תקן – הם גורמים מכריעים בהצלחת הפרויקט לטווח הארוך.
כאשר משלבים הבנה מעמיקה של בעיות סגרגציה וקרבונציה, תכנון נכון של שיקום מעטפת בניין, שיקום ואיטום עמודי בטון, חיזוק מבנים ישנים ושיקום קורוזיה בבטון, ניתן להחזיר למבנה את יציבותו, להאריך את חיי השירות שלו, ולהבטיח רמת בטיחות המתאימה לסטנדרטים ההנדסיים העדכניים.
